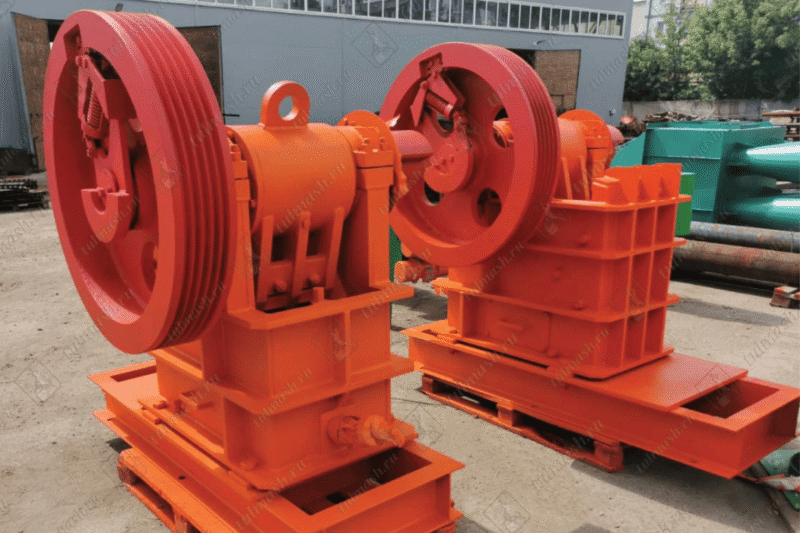

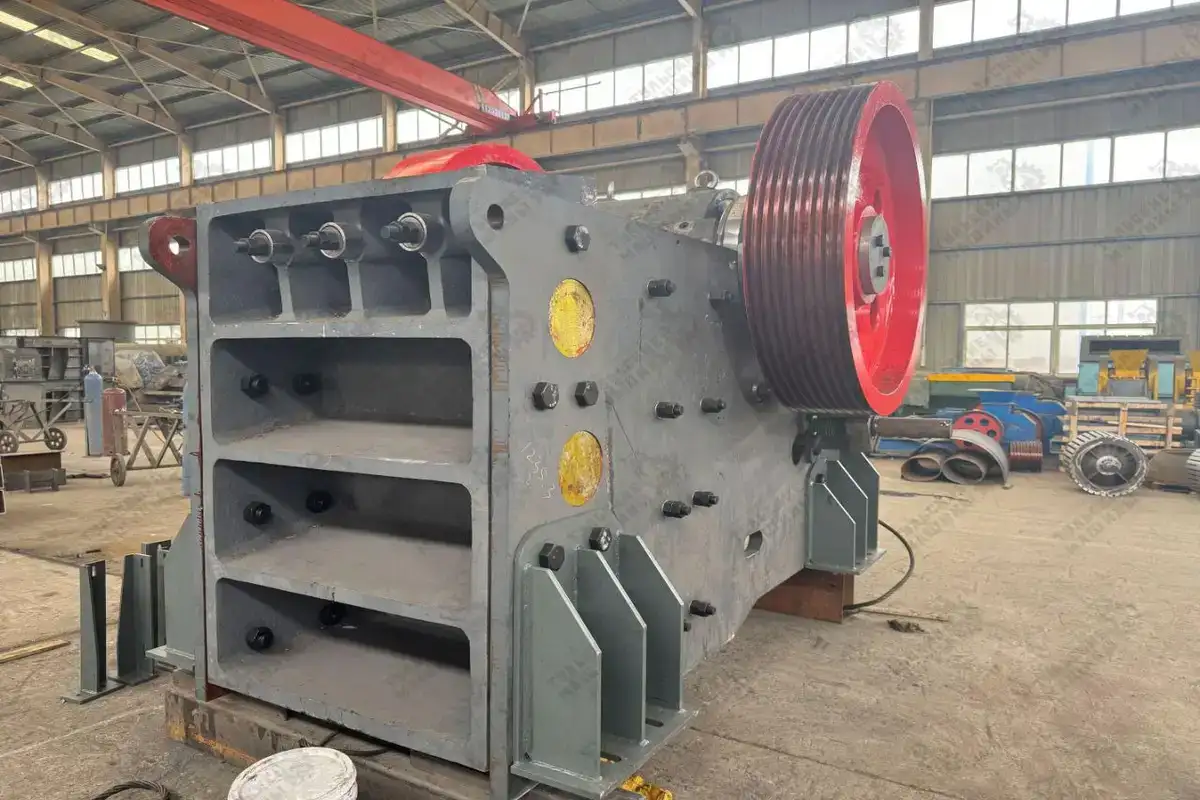

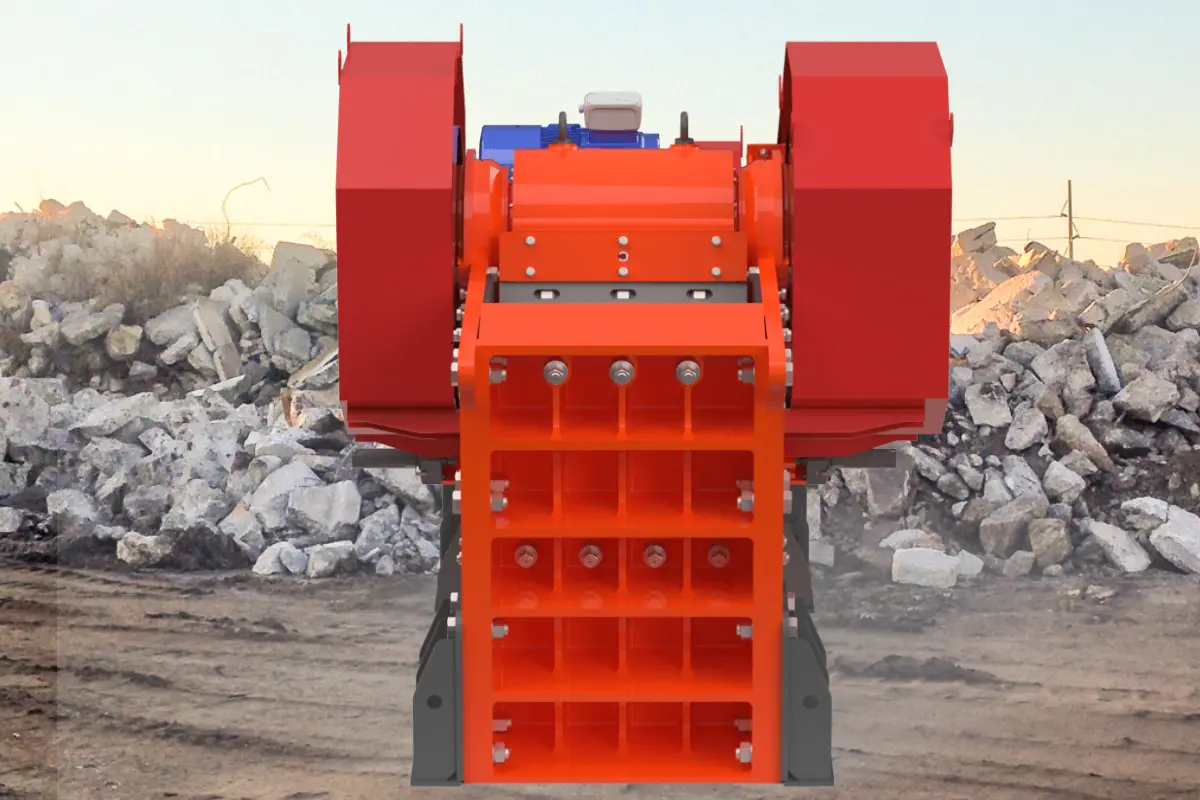

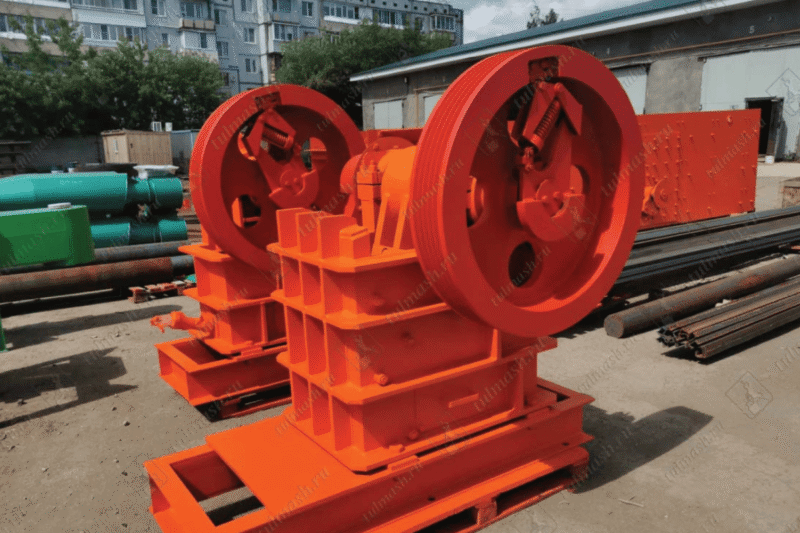

Щековая дробилка М-125

Щековая дробилка М-125 применяется для дробления горных пород и минерального сырья с пределом прочности при сжатии до 280 МПа. Дробилка сделана в лучших традициях европейских производителей дробильного оборудования. Является полным аналогом известных китайских щековых дробилок серии C6X.
Дробилка М-125 может оснащаться  гидравлической системой регулировки разгрузочной щели и имеет высокую пропускную способность. Все части дробилки выполнены из высокопрочных и долговечных материалов.

Область применения щековой дробилки М-125

Области применения щековой дробилки М-125 весьма разнообразны. Щековые дробилки применяются на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, производстве строительного камня и щебня, в металлургии на шлаках, и как первичная стадия измельчения строительных отходов при сносе зданий.
Устройство и принцип работы щековой дробилки М-125

Дробилка щековая М-90 состоит из станины 1, эксцентрикового вала 7 в сборе с подвижной щекой 8, механизма регулирования выходной щели 10 с распорной плитой 12, тяга 11, и пружина 9. Внутри станины установлена неподвижная дробящая плита 2 и боковые футеровки 4 и 14. Крепление неподвижной дробящей плиты осуществляется с помощью клиньев 6, подвижной плиты  3. На эксцентриковом валу 7 подвешена щека 8, на которой закреплена подвижная дробящая плита 5. В нижней части щека опирается на распорную плиту 12, служащую предохранительным звеном при перегрузках дробилки. Распорная плита помещена между щекой и задней балкой станины. Под головки плиты устанавливаются сменные сухари 13. В задней балке станины расположен механизм регулирования выходной щели, состоящий из клиньев регулировочных 17, балки промежуточной 15 и балки опорной 16. Дробилка имеет шкив 18 и маховик 19.

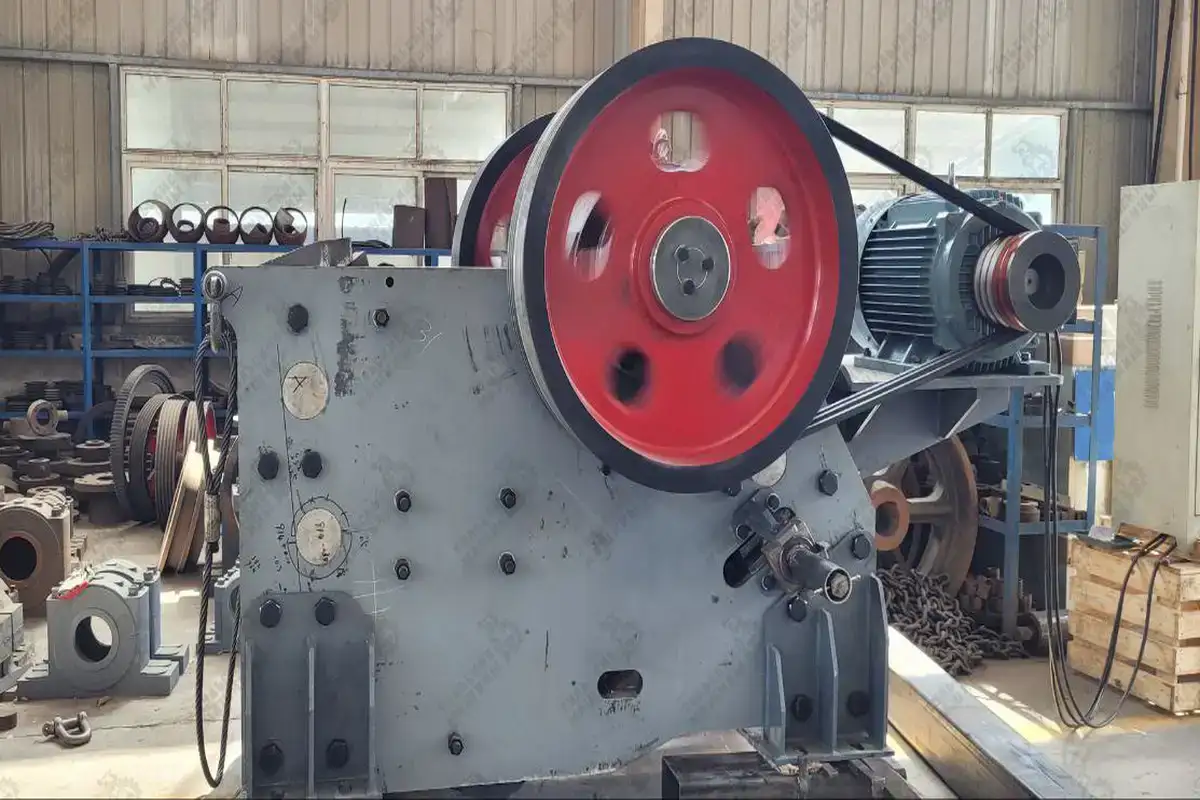

Привод дробилки осуществляется от электродвигателя 20 при помощи клиноременной передачи. Дробление материала  осуществляется благодаря движению подвижной щеки 8 на встречу неподвижной дробящей плите сообщаемому ей эксцентриковым валом 7. Размер куска раздробленного материала зависит от размера выходной щели в нижней части камеры дробления.
Узел «Щека в сборе» состоит из щеки 8, подвижной дробящей плиты 5 закрепленной на щеке при помощи клиньев 3 и болтов 21, эксцентрикового вала 7, установленного в горловине щеки на подшипниках 22. На эксцентриковом валу монтируются коренные подшипники 25 установленные в стаканах 23. На концах эксцентрикового вала устанавливаются шкив 18 и маховик 19. Для смазки подшипников используются масленки 24.

Преимущества щековой дробилки  М-125
