Грохоты

Грохоты — установка для механической сортировки сыпучих материалов по размеру частиц

Грохоты применяются для сортировки угля, руд, металлов, нерудных материалов и других сыпучих веществ. Они являются важным элементом технологического оборудования на обогатительных фабриках и дробильно-сортировочных заводах.

Виды грохотов по конструкции и движению

По характеру движения рабочего органа (просеивающей поверхности):

• Неподвижные: колосниковые, дуговые, конические
• Частично подвижные: валковые, цепные с возбуждением колебаний гибкого сита и др.
• Вращающиеся: барабанные
• Подвижные: качающиеся, гирационные, вибрационные
• Гидравлические: материал перемещается водой

По геометрической форме просеивающей поверхности:

• плоские
• барабанные
• дуговые

По расположению просеивающей поверхности:

• наклонные
• горизонтальные

По крупности разделяемого материала:

• крупное, среднее, мелкое, тонкое и особо тонкое грохочение

Типы:

• обычные
• вероятностные

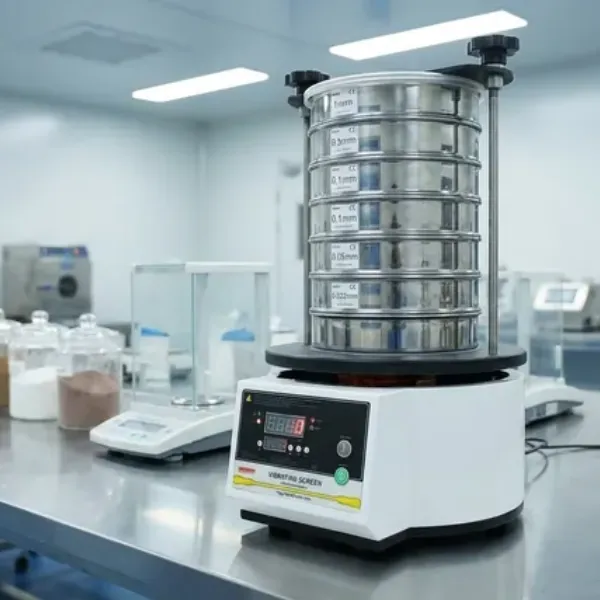

Вибрационные грохоты

Широко используются в горной промышленности для разделения материалов на фракции, промывки, обезвоживания. В металлургии — для удаления мелочи из окатышей и агломератов. В строительстве — для разделения готового продукта.

Особенности:

• основаны на вибрационном перемещении материала по просеивающей поверхности.
• принцип работы связан с динамическими факторами — силой привода, массой и расположением движущихся элементов.

Классификация по типу вибромеханизмов:

• инерционные
• эксцентриковые
• электромагнитные

По форме траектории движения:

• с направленными или замкнутыми колебаниями

По расположению относительно горизонта:

• наклонные (угол α = 12…30°)
• горизонтальные или слабонаклонные (α = 5…6°)

Обозначение и типы:

• по насыпной плотности материала: Л (легкий), С (средний), Т (тяжелый)
• по форме колебаний: И (круговые или близкие к ним), С (прямолинейные), ИС (близкие к прямолинейным)

Условные обозначения грохотов по стандарту

• Обозначение:
  • «Г» — грохот
  • «И», «С», «ИС» — траектория колебаний
  • «Л», «С», «Т» — тип грохота по плотности материала
  • ширина просеивающей поверхности: по шкале, например, 1 (100-900 мм), 2 (1000 мм), и так далее
  • число ярусов сит (1–5)
  • индекс модификации (буквенный или цифровой)
