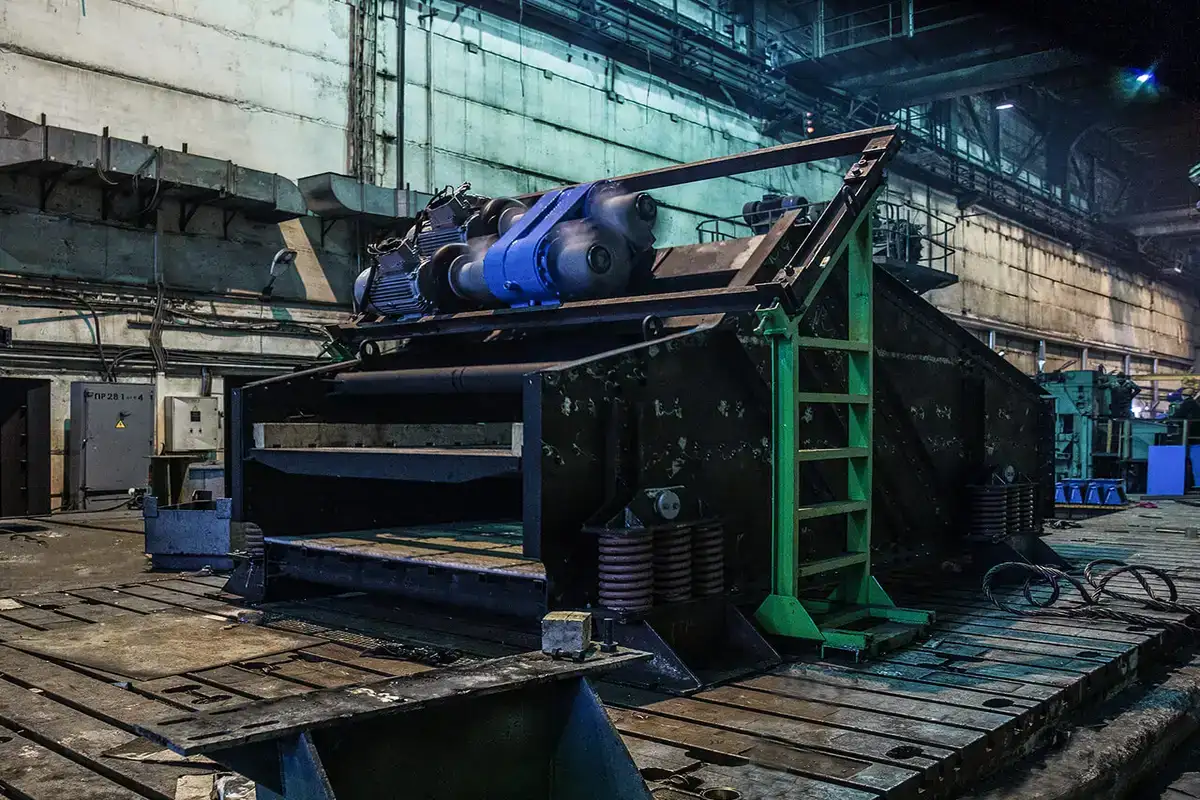

Грохот с верхним виброузлом КМ ГИС-72(73)В

Технические отличия грохотов инерционных среднего типа с верхним расположением вибратора:

за счет особенного расположения вибратора (ось вибратора уведена от центра масс), траектория колебаний точек короба грохота позволяет повысить качество просеиваемого продукта без потери производительности; Кроме того, такая траектория колебаний точек короба грохота позволяет уменьшить износ просеивающих поверхностей за счет равномерного распределения материала по всей площади рассева.

Траектория колебаний короба грохота с верхним расположением вибратора	Траектория колебаний короба грохота со стандартным расположением вибратора

• за счет выноса центральной трубы из короба, увеличивается площадь просеивающей поверхности, а также уменьшается высота грохота;
• в конструкции грохотов с верхним расположением вибратора предусмотрена возможность дополнительного разделения надрешетного материала на верхнем ярусе, а именно, установлены две короткие просеивающие поверхности в зоне выхода материла. Таким образом, в случае невысокой доли крупного бута в общей массе надрешетного материала на верхнем ярусе, грохот фактически может выполнять функцию трехъярусного при наличии двух основных ярусов.

* при расчете производительности грохотов учитывались следующие показатели:

• угол наклона грохота -18º;
• размер ячеек сит: 20х20мм и 5х5мм.
• исходный материал – гравийно-песчаная смесь;
• влажность материала – менее 5%.

При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.

Мы предлагаем нашим клиентам различные варианты комплектации грохотов ГИС-В:

• в опорном (стандарт) или подвесном исполнении;
• с правым (стандарт) или левым расположением привода;
• с исполнением связь-балок короба грохота из труб (стандарт) или из швеллера;
• с применением крепежа из высокопрочных метизов (стандарт) или с усиленным заклепочным крепежом (болты с обжимным кольцом типа «Hack-bolt» или «MaxLok»);
• с различным сочетанием или типом сит (проволочные, струнные, резиновые, полиуретановые или колосниковые);
• с различным типом креплений сит (клиньями, крючками, фальцами и др.);
• с системой промывки (с брызгальными устройствами на базе форсунок) для мокрого грохочения (опция) на любом ярусе;
• в варианте с пылезащитными укрытиями (опция), с возможностью присоединения оборудования для пылеулавливания;
• в общепромышленном (стандарт) или во взрывозащищенном исполнении.

Грохоты инерционные поставляются как отдельно, так и в составе:

• агрегатов сортировки КМ УС (включают в себя сам грохот, разгрузочный конвейер (при необходимости), опорную раму, площадки обслуживания);
• агрегатов загрузки и сортировки КМ УЗС типа «МАКСИМА» (включают в себя питатель, грохот, загрузочный и разгрузочные конвейера, опорную раму, площадки обслуживания).
• агрегатов сортировки и дробления КМ УСД (включают в себя грохот, дробилку, опорную раму, площадки обслуживания).

Агрегаты могут быть стационарными, передвижными или транспортируемыми.
