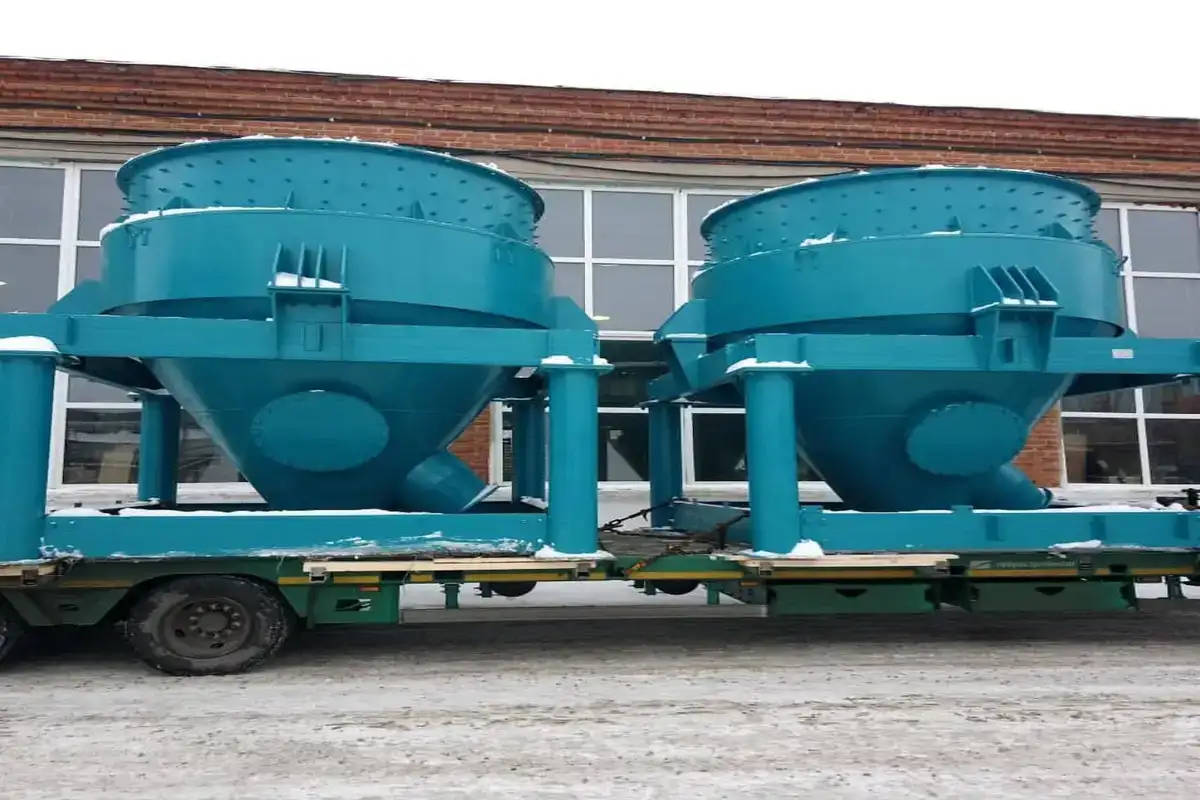

Грохот конический КМ КГГ-1500

Грохоты неподвижные конические КГГ-1500 предназначены для выделения гравийной составляющей из песчано-гравийной смеси, добываемой гидромеханизированным способом (после земснаряда), при помощи перфорированного конуса.

Грохот неподвижный конический представляет собой цилиндроконический корпус, в котором соосно закреплено цилиндроконическое сито, с питающим патрубком для тангенциального подвода пульпы, расположенным в верхней части корпуса, и двумя разгрузочными патрубками для отвода подрешетного (песка с водой) и надрешетного (гравия) продуктов, расположенных в нижней части корпуса.

Принцип работы грохота конического КГГ-1500:

Исходная пульпа под давлением по патрубку подводится на цилиндрическую часть сита. В месте поступления пульпы патрубок имеет регулируемое сужение. Вводимая под давлением пульпа центробежными силами прижимается к поверхности сита. Вода с песком удаляется через отверстия и поступает во внутреннюю полость, образованную внешним цилиндром и примыкающим к нему конусом, а зерна гравия поступают в коническую часть сита, где окончательно отделяются от песка, обезвоживаются и выводятся из грохота.

Граничное зерно разделения в конических грохотах в 2,5-2,8 раза меньше диаметра отверстия сита.
