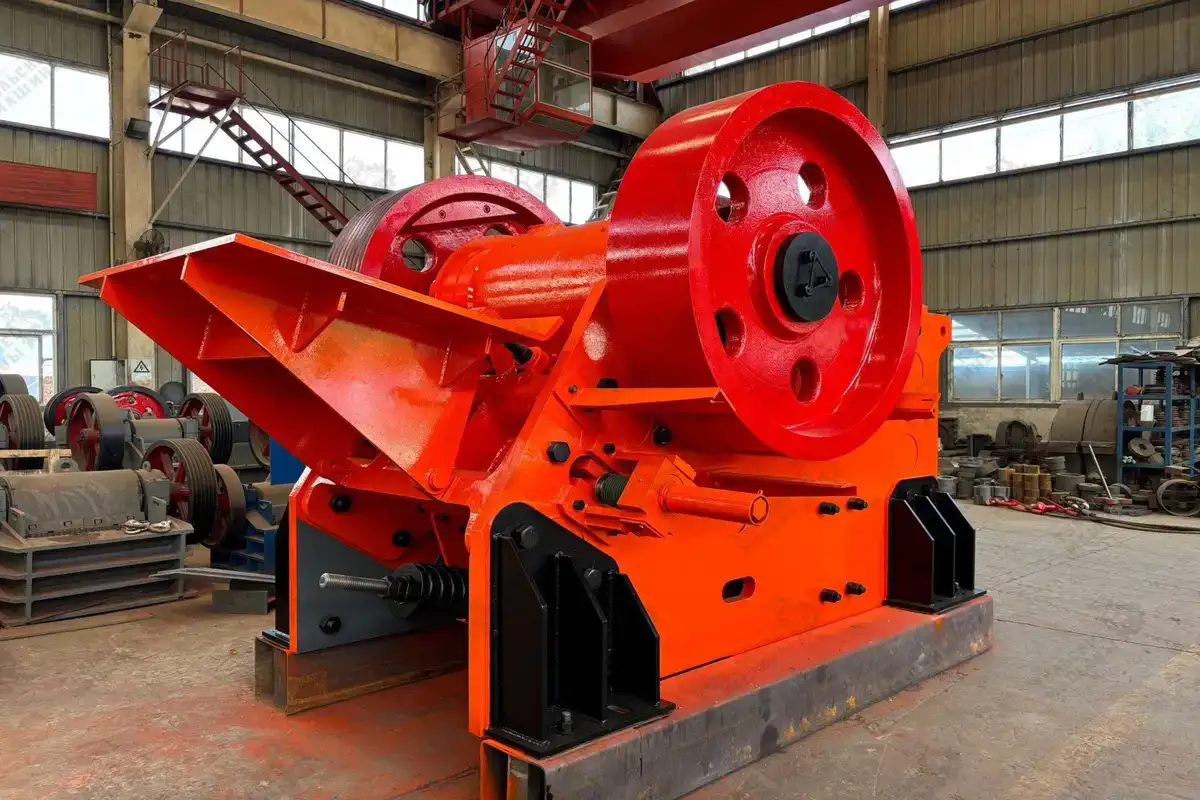

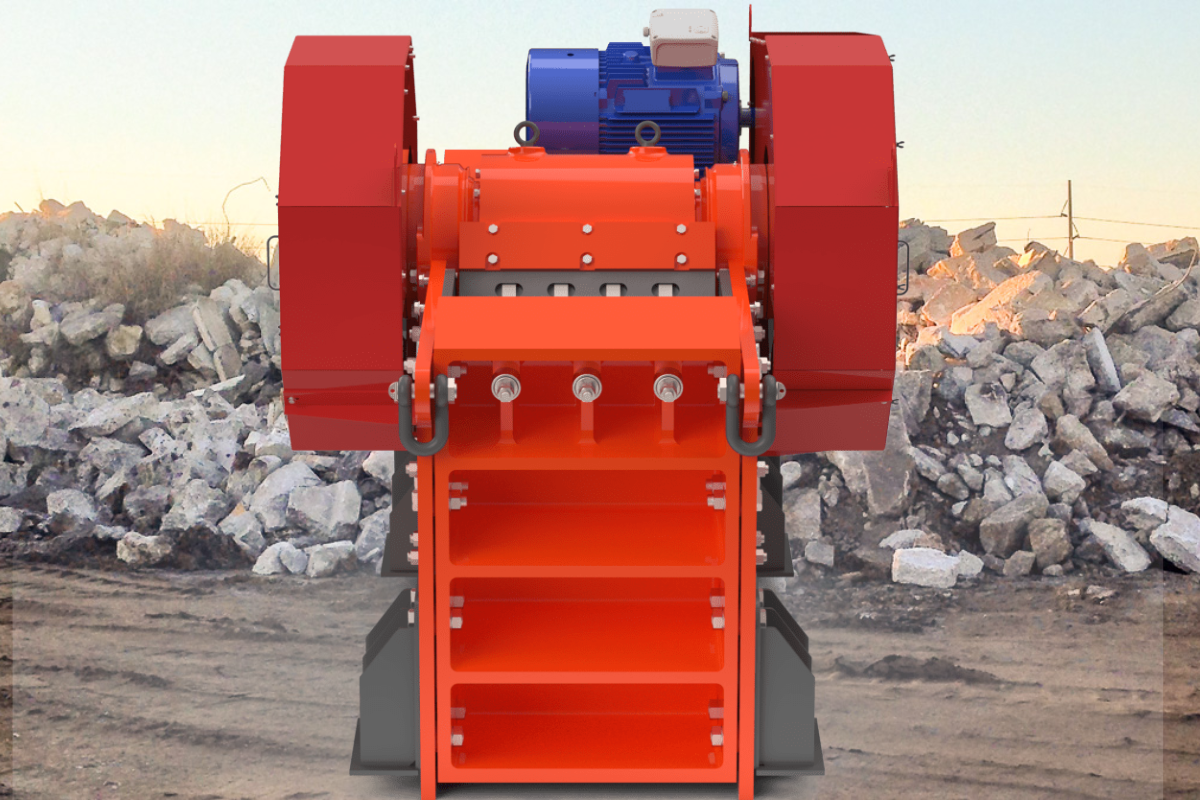

Щековая дробилка М-100
| Производительность |
93-348 м3/час |
|---|---|
| Размер материала(max вход) |
640 мм |
| Зазор выхода |
70-200 мм |
| Мощность двигателя |
132 кВт |
Описание
Щековая дробилка М-100
Технические характеристики
| Параметр | Значение |
| Расчетная производительность, м3/ч (при ширине разгрузочной щели, мм) | 93-348 |
| Диапазон регулирования выходной щели, мм | 70-200 |
| Входящая фракция (max), мм | 640 |
| Размер загрузочного отверстия, мм | 740х1030 |
| Габаритные размеры (L×B×H), мм | 3900х2592х2886 |
| Электродвигатель: | |
| Мощность, кВт | 132 |
| Напряжение, В | 380 |
| Масса, кг | 27040 |
Щековая дробилка М-100 применяется для дробления горных пород и минерального сырья с пределом прочности при сжатии до 280 МПа. Дробилка сделана в лучших традициях европейских производителей дробильного оборудования. Является полным аналогом известных китайских щековых дробилок серии C6X.
Дробилка М-100 может оснащаться гидравлической системой регулировки разгрузочной щели и имеет высокую пропускную способность. Все части дробилки выполнены из высокопрочных и долговечных материалов.
Область применения щековой дробилки М-100
Области применения щековой дробилки М-100 весьма разнообразны. Щековые дробилки применяются на различных прочных и хрупких материалах в промышленности по переработке первичной горной породы, производстве строительного камня и щебня, в металлургии на шлаках, и как первичная стадия измельчения строительных отходов при сносе зданий.
Устройство и принцип работы щековой дробилки М-100
Дробилка щековая М-90 состоит из станины 1, эксцентрикового вала 7 в сборе с подвижной щекой 8, механизма регулирования выходной щели 10 с распорной плитой 12, тяга 11, и пружина 9. Внутри станины установлена неподвижная дробящая плита 2 и боковые футеровки 4 и 14. Крепление неподвижной дробящей плиты осуществляется с помощью клиньев 6, подвижной плиты 3. На эксцентриковом валу 7 подвешена щека 8, на которой закреплена подвижная дробящая плита 5. В нижней части щека опирается на распорную плиту 12, служащую предохранительным звеном при перегрузках дробилки. Распорная плита помещена между щекой и задней балкой станины. Под головки плиты устанавливаются сменные сухари 13. В задней балке станины расположен механизм регулирования выходной щели, состоящий из клиньев регулировочных 17, балки промежуточной 15 и балки опорной 16. Дробилка имеет шкив 18 и маховик 19.
Привод дробилки осуществляется от электродвигателя 20 при помощи клиноременной передачи. Дробление материала осуществляется благодаря движению подвижной щеки 8 на встречу неподвижной дробящей плите сообщаемому ей эксцентриковым валом 7. Размер куска раздробленного материала зависит от размера выходной щели в нижней части камеры дробления.
Узел «Щека в сборе» состоит из щеки 8, подвижной дробящей плиты 5 закрепленной на щеке при помощи клиньев 3 и болтов 21, эксцентрикового вала 7, установленного в горловине щеки на подшипниках 22. На эксцентриковом валу монтируются коренные подшипники 25 установленные в стаканах 23. На концах эксцентрикового вала устанавливаются шкив 18 и маховик 19. Для смазки подшипников используются масленки 24.
Преимущества щековой дробилки М-100
Щековая дробилка М-100 обладает такими преимуществами как:
- Высокая эффективность дробления за счет клинораспорного регулирующего устройства дробилки и из-за прочной конструкции и увеличенного окна загрузки для повышения пропускной способности;
- Сборная модульная конструкция рамы: за счет болтового соединения частей рамы, что в свою очередь предотвращает появления напряжений в местах соединения конструкции, и позволяет достигнуть высоких показателей надежности в самых суровых условиях эксплуатации.
