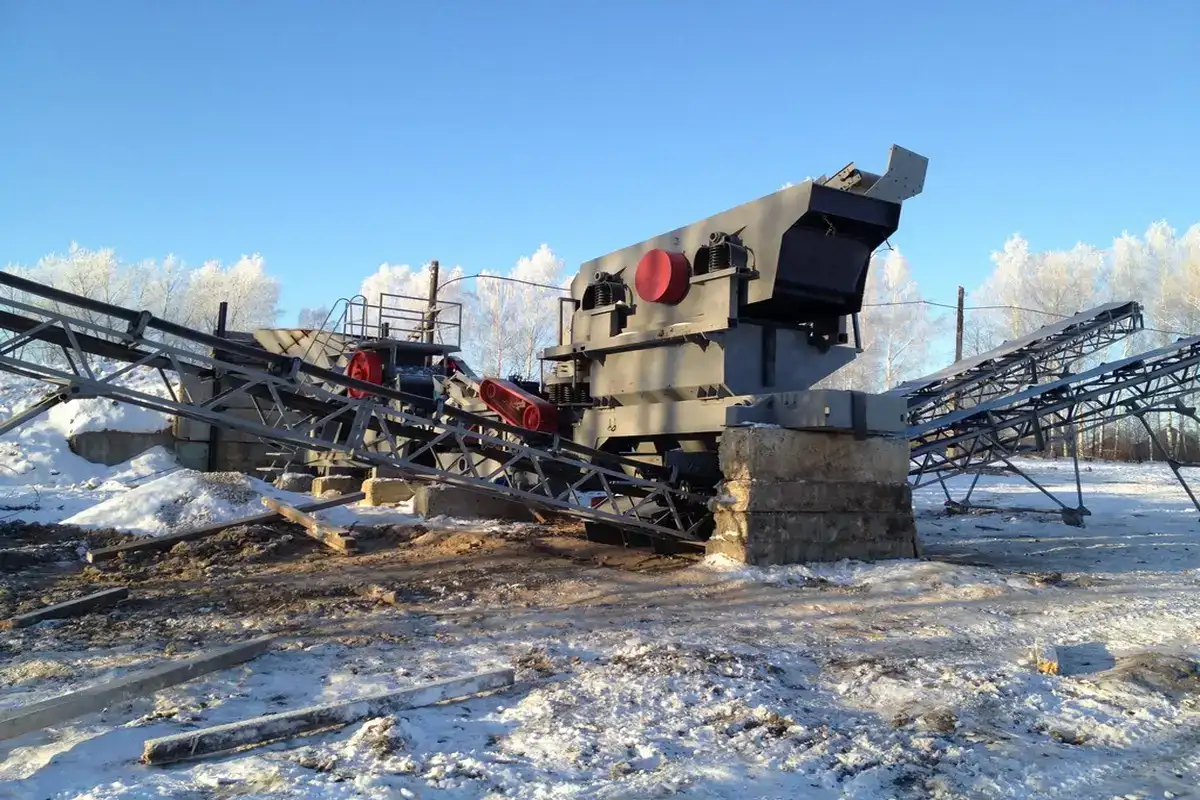

Дробильная установка ДСУ-30

ДСУ-30– стационарная дробильно-сортировочная установка, предназначенная для дробления горных пород с пределом прочности на сжатие до 300 МПа.</p

Установка представляет собой технологический комплекс(линию) состоящий из нескольких единиц оборудования.

В состав дробильной установки ДСУ-30 входит:

• Пластинчатый питатель;
• Щековая дробилка СДС4/9;
• Ленточные конвейеры;
• Конусная дробилка КД-600;
• Инерционный виброгрохот.

Дробление исходного продукта осуществляется в несколько стадий, это позволяет получать продукт следующих товарных фракций: 5–20, 20–40, 40–70. Расчетная производительность комплекса – до 30т/час.</p

Принцип работы ДСУ-30

ДСУ-30 производит продукцию следующим образом: исходный материал, подлежащий измельчению, подается в приемный бункер питателя с помощью самосвала или фронтального погрузчика. Загрузка продукции осуществляется погрузчиком с промышленной площадки, где идет предварительно разрушение материала при помощи гидромолота до максимального размера куска в 340мм.

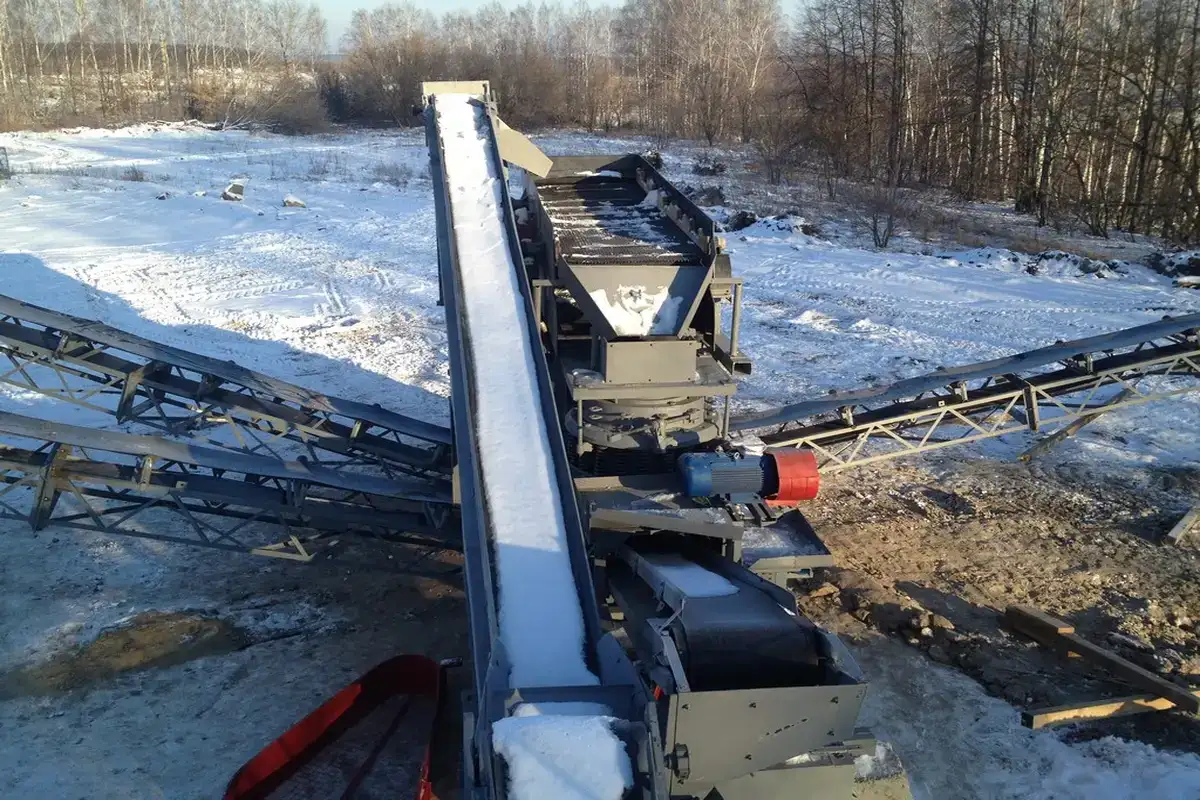

Из приемного бункера пластинчатый питатель осуществляет равномерную подачу продукции в щековую дробилку первой стадии СДС4/9. Там происходит первичное разрушение материала, и перемещение его на ленточный конвейер. Вторая стадия дробления осуществляется в конусной дробилке ДК-600, откуда материал по ленточному конвейеру поступает на товарную сортировку в инерционном грохоте ГМ. Товарная продукция и отсев дробления отгружаются в конуса при помощи конвейеров (ширина ленты 650 мм, длина 12м, угол установки до 17 градусов).

В основе работы ДСУ-30 лежит стандартное оборудование, включающее только качественные комплектующие. Выполнена индивидуальная разработка отдельных узлов ДСУ (рамы, лестницы, течки и др.). Оборудование произведено в соответствии с «Общесоюзными нормами технологического проектирования предприятий нерудных строительных материалов». В работе ДСУ-30 использован опыт работ отечественных и зарубежных компаний.
