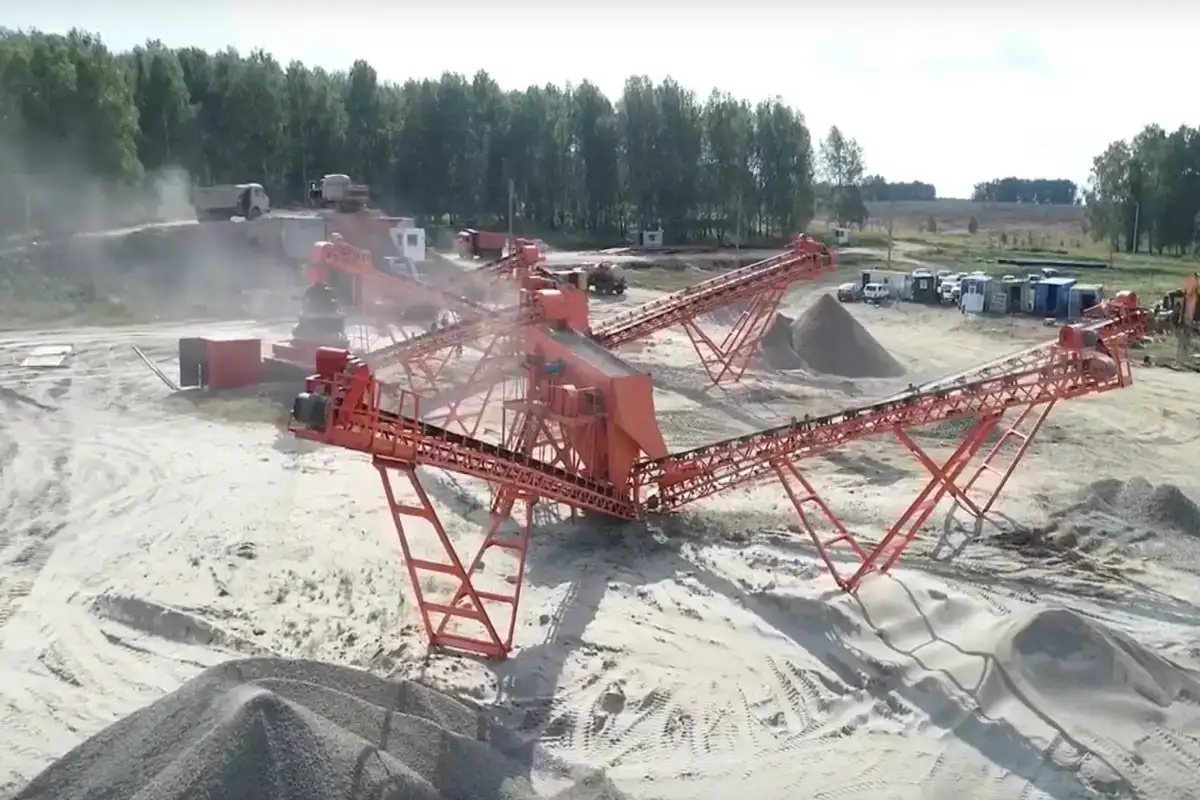

Дробильная установка ДСУ-90

В состав дробильной установки ДСУ-90 входит:

• Пластинчатый питатель;
• Щековая дробилка СДС6/9;
• Ленточные конвейеры;
• Конусная дробилка КД-1200;
• Инерционный виброгрохот.

Дробление исходного продукта осуществляется в несколько стадий, это позволяет получать продукт следующих товарных фракций: 5–20, 20–40, 40–70. Расчетная производительность комплекса – до 90т/час.

Принцип работы ДСУ-90:

ДСУ-90 производит продукцию следующим образом: исходный материал, подлежащий измельчению, подается в приемный бункер питателя с помощью самосвала или фронтального погрузчика. Загрузка материала осуществляется погрузчиком с промышленной площадки ДСУ, где идет предварительно разрушение материала при помощи гидромолота до максимального размера куска в 500мм.

Из приемного бункера пластинчатый питатель осуществляет равномерную подачу твердых пород в щековую дробилку первой стадии СДС6/9. Там происходит первичное разрушение материала, и перемещение его на ленточный конвейер. Вторая стадия дробления осуществляется в конусной дробилке КД-1200, откуда материал по ленточному конвейеру поступает на товарную сортировку в инерционном грохоте ГИС-53. Продукция и отсев дробления отгружаются в конуса при помощи конвейеров (ширина ленты 800 мм, длина 20м, угол установки до 17 градусов).

При разработке ДСУ-90 использован опыт отечественных и зарубежных предприятий, занимающихся производством щебня из карбонатных пород. Выполнена индивидуальная разработка отдельных узлов ДСУ (рамы, лестницы, течки и др.). В проекте применено серийно отечественное оборудование, которое произведено в соответствии с «Общесоюзными нормами технологического проектирования предприятий нерудных строительных материалов».
