Классификатор спиральный непогруженный 1КСН–24х92

Принцип действия непогружного классификатора КМ 1КСН-24х92, в отличие от классификаторов погружного типа, основан на направлении в слив более крупных частиц материала. Максимальная производительность по пескам достигает 300 т/ч, 51 т/ч по сливу При длине корыта в 9,2 м масса КМ 1КСН-24х92 составляет не более 20 тонн.

Назначение спиральных классификаторов 1КСН–24х92 состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии.

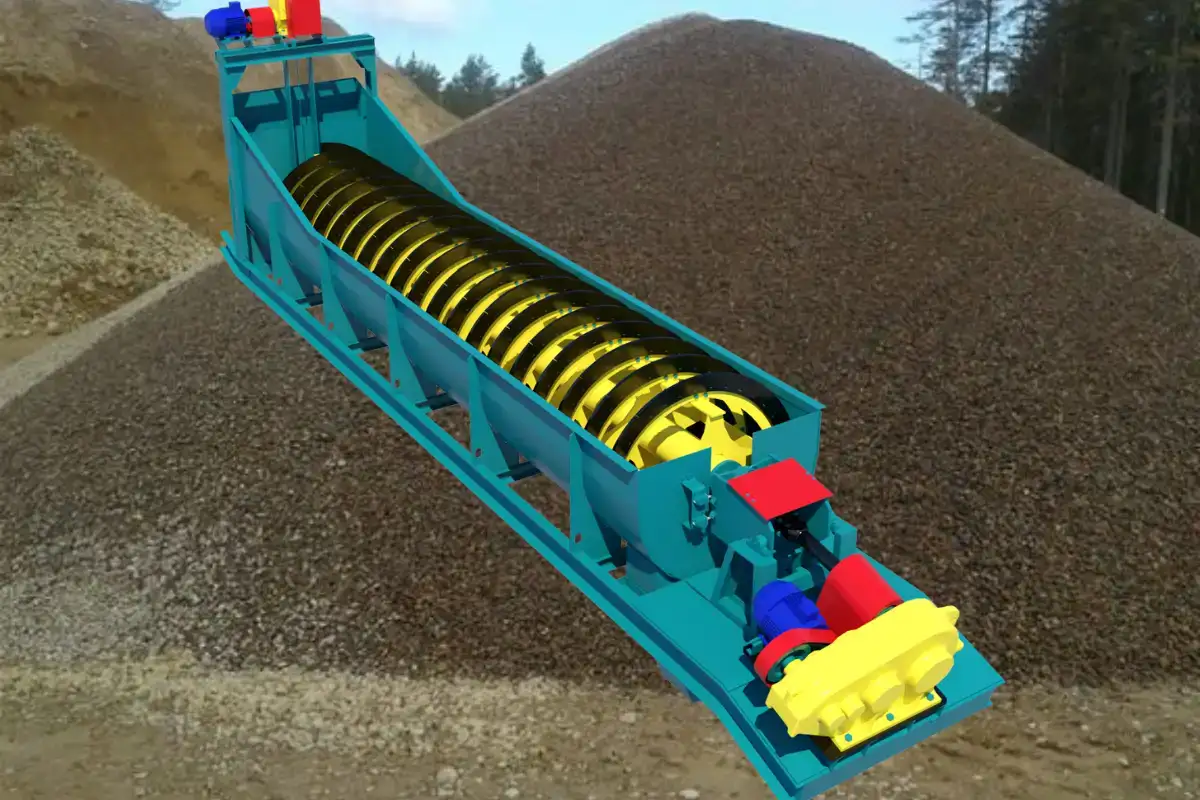

Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде.Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.

Расположения сливного порога ниже или выше конца коленвала, определяет два основных типа классификаторов:

• погружные;
• непогружные.

Диапазон размера частиц продукта, отправляемых в слив, составляет 0,074 – 0,3мм в погружных классификаторах, 0,15 – 0,83мм в непогружных.

Как работает классификатор песка?

Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
