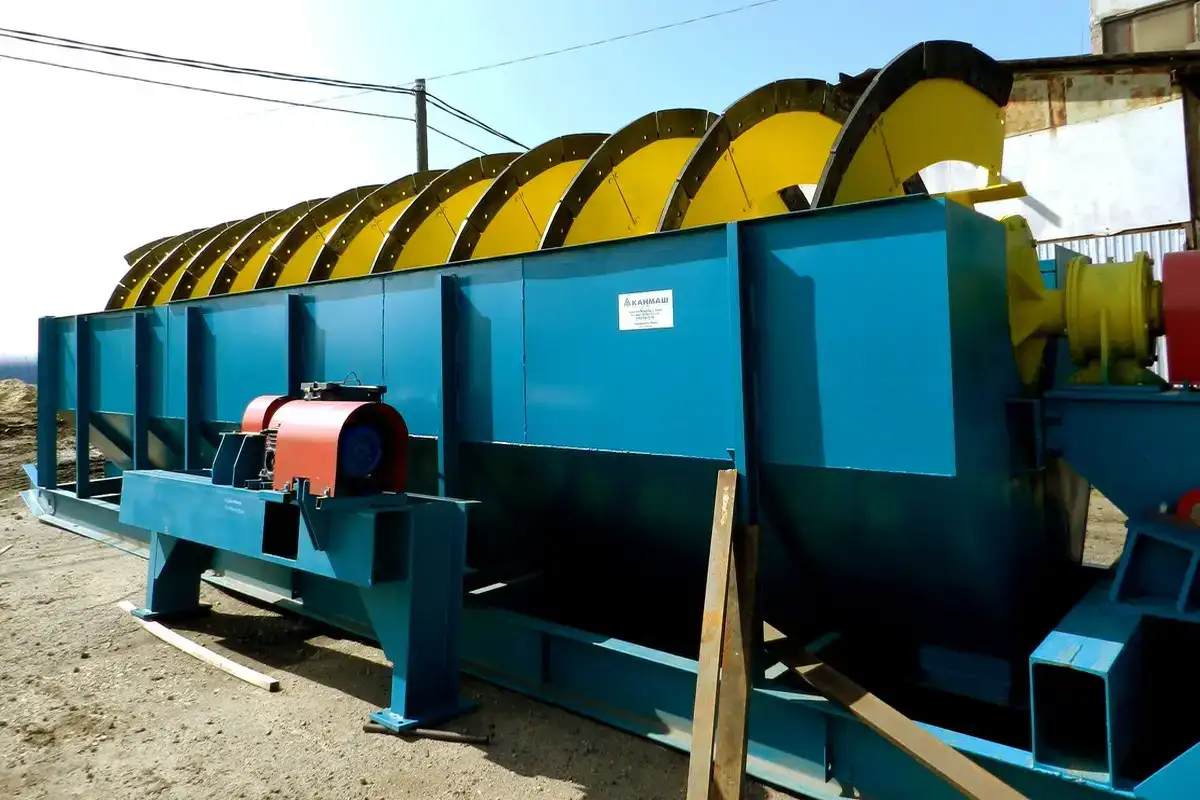

Классификатор спиральный погруженный 1КСП–24х140
| Производительность по пескам |
160…330 т/час |
|---|---|
| Производительность по сливу |
53 т/час |
| Мощность двигателя |
18,5 кВт |
| Диаметр спирали |
2400 мм |
Описание
Конструкция классификатора КМ 1КСП-24х140 включает одну спираль диаметром 2400 мм, которая при работе устройства полностью опущена в воду: под действием центробежной силы более крупные и быстро оседающие частицы направляются туда, где скорость вращения ниже (к внешней стене), а более легкие частицы отправляются наверх, в слив. Максимальная производительность по пескам составляет 330 тонн в час.
Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде. Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.
| Производительность наибольшая, т/час* по пескам по сливу | 53 |
| Мощность электродвигателя привода спирали, кВт | 18,5 |
| Диаметр спирали, мм | 2400 |
| Количество спиралей | 1 |
| Частота вращения спирали, мин-1 | 1,5÷ 3,6 |
| Длина корыта, мм | 14000 |
| Угол наклона корыта, град. | 15 |
| Габаритные размеры, мм, не более: Длина х ширина х высота | 17000 х 4250 х 7500 |
| Масса, кг, не более | 26800 |
* при расчете производительности классификаторов спиральных учитывались следующие показатели:
- номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
- номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
- плотность перерабатываемого песка – 1,8…2,7 т/м³;
- модуль крупности перерабатываемого песка – 1,8…3,1.
При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.
Классификаторы спиральные могут поставляться:
- без площадки обслуживания (стандарт) или с площадкой обслуживания;
- без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
- без успокоителя потока (стандарт) или с успокоителем потока (опция);
- со стандартным сливным порогом или увеличенным сливным порогом (опция).
Как работает классификатор песка?
Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
