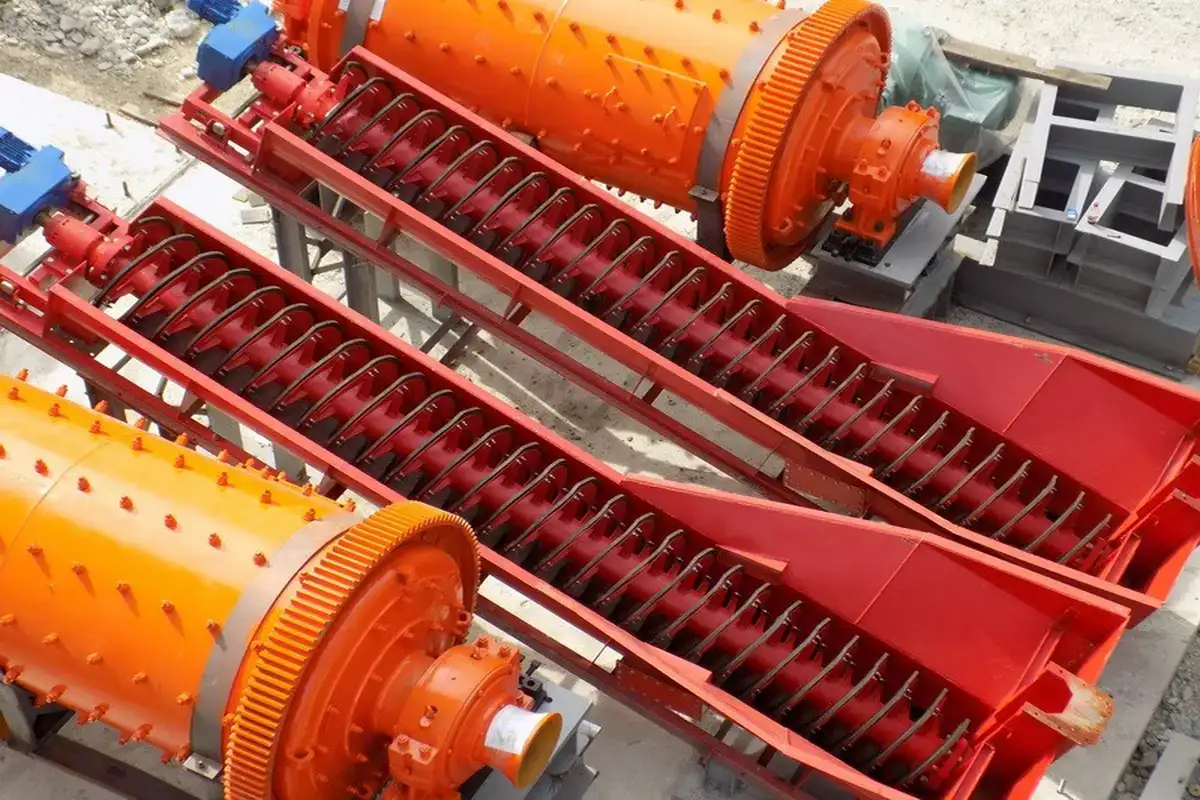

Классификатор спиральный погруженный 2КСП–15х101
| Производительность по пескам |
160…320 т/час |
|---|---|
| Производительность по сливу |
48 т/час |
| Мощность двигателя |
2 х 7,5 кВт |
| Диаметр спирали |
1500 мм |
Описание
Назначение спиральных классификаторов 2КСП–15х101 состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии.
Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде.Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.
Наименование оборудования |
Спирали |
Корыто |
Производ-ительность (расчётная),т/час* |
||||||
Диаметр, мм |
Число, шт. |
Число оборотов об. /мин. |
Номин-альная мощностьэл.
|
Длина, м |
Уголнаклона, град. |
||||
потенц-иально возможное |
установ-ленноезаводомизготов-ителем |
попескам |
посливу* |
||||||
классификаторы спиральные непогружные |
|||||||||
КМ 2КСП–15х101 |
1500 |
2 |
3,5 ÷ 7,0 |
3,8 |
2х7.5 |
10,1 |
15 |
160…320 |
48 |
* при расчете производительности классификаторов спиральных учитывались следующие показатели:
- номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
- номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
- плотность перерабатываемого песка – 1,8…2,7 т/м³;
- модуль крупности перерабатываемого песка – 1,8…3,1.
При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.
Классификаторы спиральные могут поставляться:
- без площадки обслуживания (стандарт) или с площадкой обслуживания;
- без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
- без успокоителя потока (стандарт) или с успокоителем потока (опция);
- со стандартным сливным порогом или увеличенным сливным порогом (опция).
Как работает классификатор песка?
Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
