Классификатор спиральный непогруженный 2КСН-15х82
| Производительность по пескам |
120…240 т/час |
|---|---|
| Производительность по сливу |
46 т/час |
| Мощность двигателя |
2 х 7,5 кВт |
| Диаметр спирали |
1500 мм |
Описание
Классификатор спиральный КМ 1КСН-15×82 применяется для предварительного/проверочного разделения материала на частицы, отделения шлама и зернистой части материала, выделения отвальных шламов из слива промывочных аппаратов и т. д. КМ 1КСН-15×82 оснащается одной непогружной спиралью диаметром 1500 мм. За один час классификатор промывает 120 тонн материала (по песку) и 23 тонны (по сливу).
Наименование оборудования |
Спирали |
Корыто |
Производ-ительность (расчётная),т/час* |
||||||
Диаметр, мм |
Число, шт. |
Число оборотов об. /мин. |
Номин-альная мощностьэл.
|
Длина, м |
Уголнаклона, град. |
||||
потенц-иально возможное |
установ-ленноезаводомизготов-ителем |
попескам |
посливу* |
||||||
классификаторы спиральные непогружные |
|||||||||
КМ 2КСН–15х82 |
1500 |
2 |
3,5 ÷ 7,0 |
6,5 |
2 х 7,5 |
8,2 |
18 |
120…240 |
46 |
* при расчете производительности классификаторов спиральных учитывались следующие показатели:
- номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
- номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
- плотность перерабатываемого песка – 1,8…2,7 т/м³;
- модуль крупности перерабатываемого песка – 1,8…3,1.
При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.
Классификаторы спиральные могут поставляться:
- без площадки обслуживания (стандарт) или с площадкой обслуживания;
- без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
- без успокоителя потока (стандарт) или с успокоителем потока (опция);

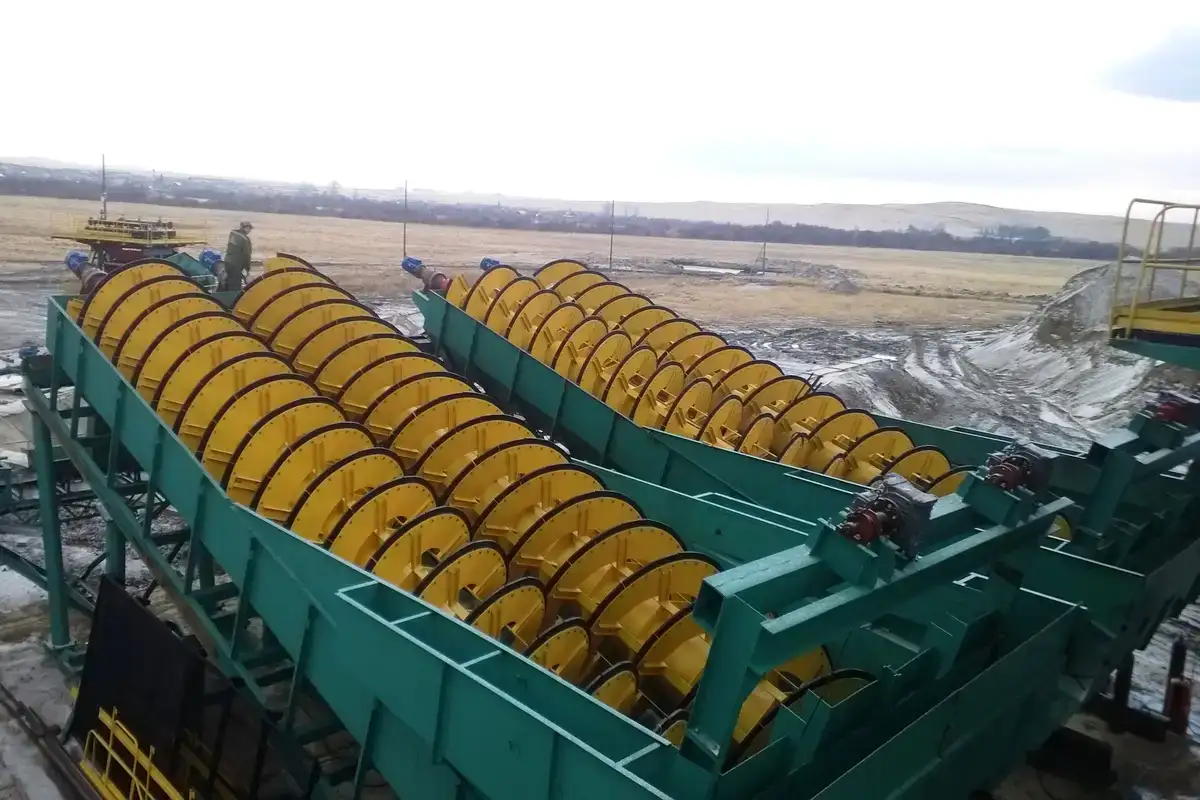

- со стандартным сливным порогом или увеличенным сливным порогом (опция).Назначение спиральных классификаторов состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии. Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде. Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей. Расположения сливного порога ниже или выше конца коленвала, определяет два основных типа классификаторов:
- погружные;
- непогружные.
Диапазон размера частиц продукта, отправляемых в слив, составляет 0,074 — 0,3мм в погружных классификаторах, 0,15 — 0,83мм в непогружных.
Как работает классификатор песка?
Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
