Классификатор спиральный непогруженный 1КСН-5х45
| Производительность по пескам |
5…10 т/час |
|---|---|
| Производительность по сливу |
2 т/час |
| Мощность двигателя |
1,1 кВт |
| Диаметр спирали |
500 мм |
Описание
Назначение спиральных классификаторов 1КСН-5х45 состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии.

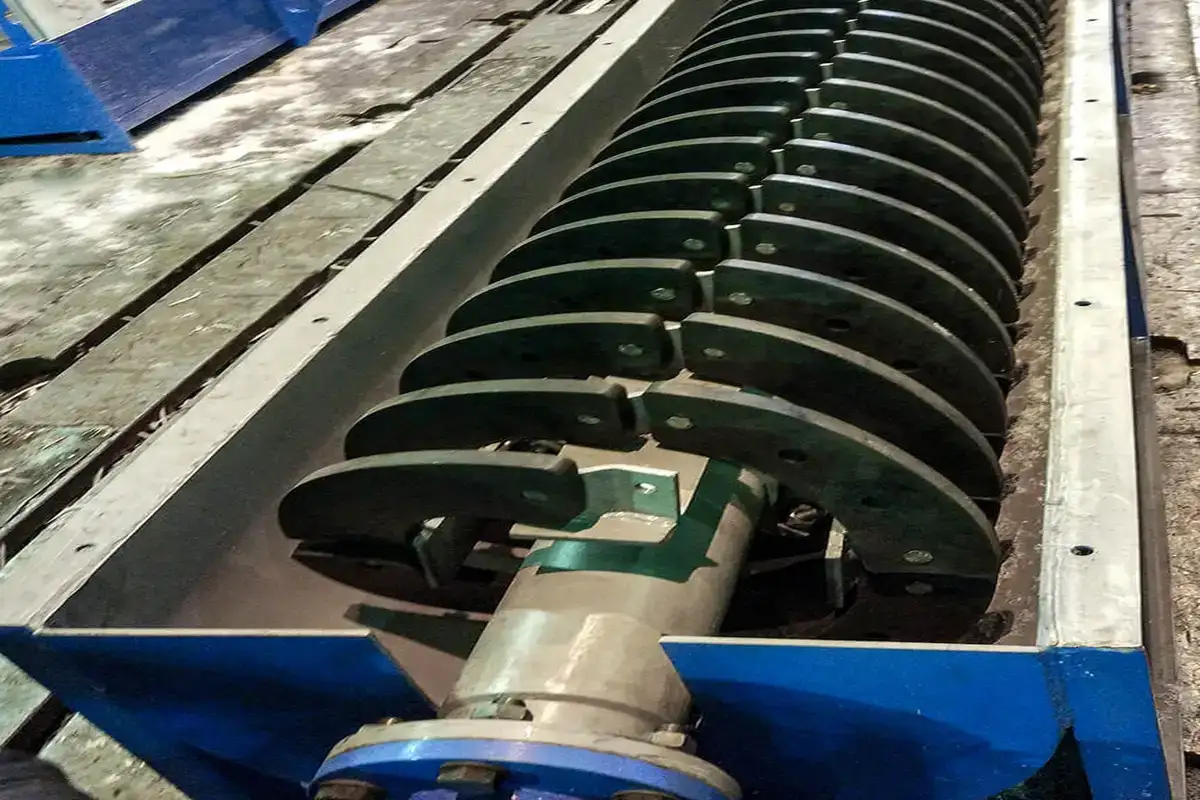

Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде.Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.
Расположения сливного порога ниже или выше конца коленвала, определяет два основных типа классификаторов:
- погружные;
- непогружные.
Диапазон размера частиц продукта, отправляемых в слив, составляет 0,074 – 0,3мм в погружных классификаторах, 0,15 – 0,83мм в непогружных.
| Наименование оборудования | Спирали | Корыто | Производ -ительность (расчётная), т/час* |
||||||
| Диаметр, мм | Число, шт. | Число оборотов об. /мин. | Номин -альная мощ ностьэл. двига теля, кВт |
Длина, м | Угол наклона, град. |
||||
| потенц -иально возможное |
установ -ленное заводом изготов-ителем |
по пескам |
по сливу* |
||||||
| классификаторы спиральные непогружные | |||||||||
| КМ 1КСН–5х45 | 500 | 1 | 3,0 ÷ 15,0 | 7,0 | 1,1 | 4,5 | 18 | 5…10 | 2 |
* при расчете производительности классификаторов спиральных учитывались следующие показатели:
- номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
- номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
- плотность перерабатываемого песка – 1,8…2,7 т/м³;
- модуль крупности перерабатываемого песка – 1,8…3,1.
При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.
Классификаторы спиральные могут поставляться:
- без площадки обслуживания (стандарт) или с площадкой обслуживания;
- без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
- без успокоителя потока (стандарт) или с успокоителем потока (опция);
- со стандартным сливным порогом или увеличенным сливным порогом (опция).
Как работает классификатор песка?
Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
