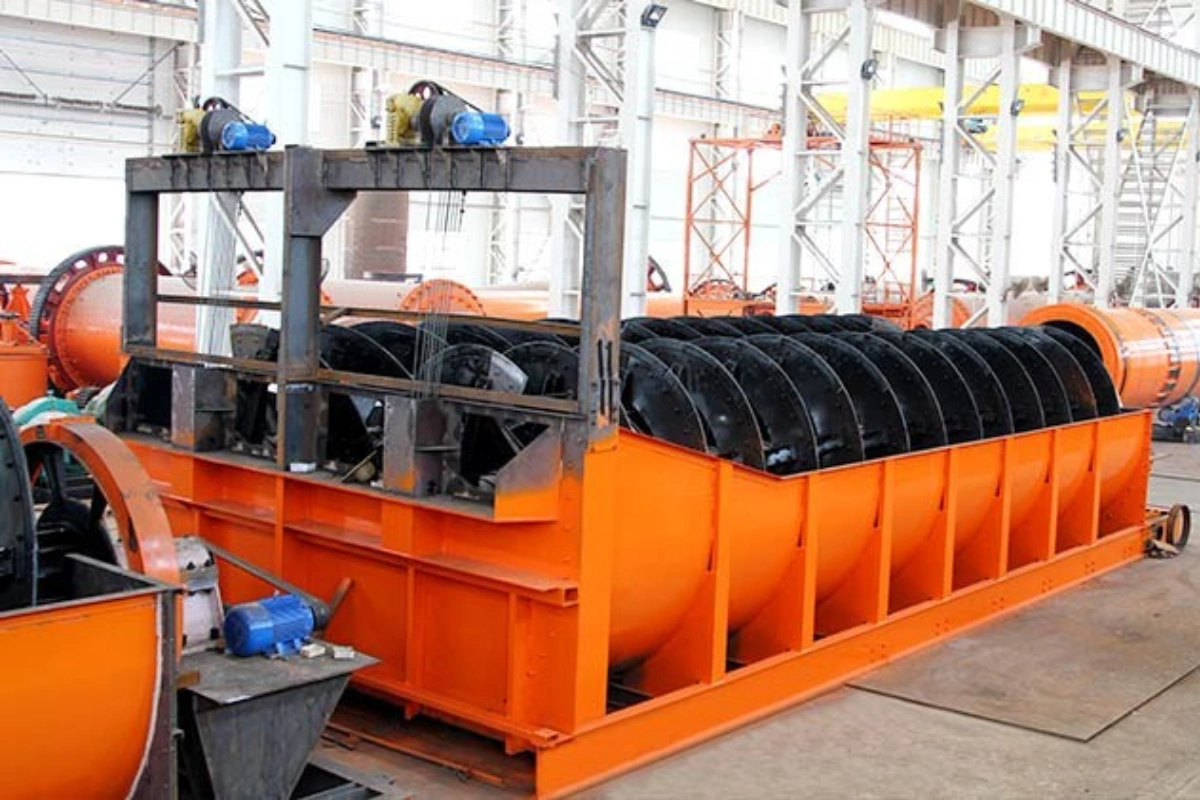

Классификатор спиральный непогруженный 2КСН–24х92

Спиральный классификатор КМ 2КСН-24х92 отличается от других моделей, представленных в данном разделе, более высокой производительность. В течение часа он “перерабатывает” до 600 тонн в час материала (по песку) и 102 тонны в час (по сливу). Классификатор снабжается парой непогружных спиралей, диаметр каждой из которых составляет 2400 мм.

* при расчете производительности классификаторов спиральных учитывались следующие показатели:

• номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
• номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
• плотность перерабатываемого песка – 1,8…2,7 т/м³;
• модуль крупности перерабатываемого песка – 1,8…3,1.

При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.

Классификаторы спиральные могут поставляться:

• без площадки обслуживания (стандарт) или с площадкой обслуживания;
• без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
• без успокоителя потока (стандарт) или с успокоителем потока (опция);
• со стандартным сливным порогом или увеличенным сливным порогом (опция).

Назначение спиральных классификаторов состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии.

Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде.Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.

Расположения сливного порога ниже или выше конца коленвала, определяет два основных типа классификаторов:

• погружные;
• непогружные.

Диапазон размера частиц продукта, отправляемых в слив, составляет 0,074 – 0,3мм в погружных классификаторах, 0,15 – 0,83мм в непогружных.

Как работает классификатор песка?

Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
