Классификатор спиральный непогруженный 2КСН–20х84
| Производительность по пескам |
220…440 т/час |
|---|---|
| Производительность по сливу |
74 т/час |
| Мощность двигателя |
2х15,0 кВт |
| Диаметр спирали |
2000 мм |
Описание
Классификатор КМ 2КСН-20х84 применяется для отделения зернистой части материала от шлама при обработке руд, для предварительной или проверочной классификации частиц при измельчении материалов, для выделения отвальных шламов из сливных отверстий промывочных аппаратов при промывке россыпных руд, при проведении операции обезвоживания.
Наименование оборудования |
Спирали |
Корыто |
Производ-ительность (расчётная),т/час* |
||||||
Диаметр, мм |
Число, шт. |
Число оборотов об. /мин. |
Номин-альная мощностьэл.
|
Длина, м |
Уголнаклона, град. |
||||
потенц-иально возможное |
установ-ленноезаводомизготов-ителем |
попескам |
посливу* |
||||||
классификаторы спиральные непогружные |
|||||||||
КМ 2КСН–20х84 |
2000 |
2 |
2,5 ÷ 6,7 |
5,3 |
2х15,0 |
8,4 |
18 |
220…440 |
74 |
* при расчете производительности классификаторов спиральных учитывались следующие показатели:
- номинальная крупность материала в слив 0…0,83 мм – для непогружных классификаторов;
- номинальная крупность материала в слив 0…0,3 мм – для погружных классификаторов;
- плотность перерабатываемого песка – 1,8…2,7 т/м³;
- модуль крупности перерабатываемого песка – 1,8…3,1.
При изменении вышеозначенных параметров, расчетная производительность может меняться в ту или иную сторону.
Классификаторы спиральные могут поставляться:
- без площадки обслуживания (стандарт) или с площадкой обслуживания;
- без опоры (стандарт), на стационарной опоре или на передвижной опоре (на салазках);
- без успокоителя потока (стандарт) или с успокоителем потока (опция);
- со стандартным сливным порогом или увеличенным сливным порогом (опция).

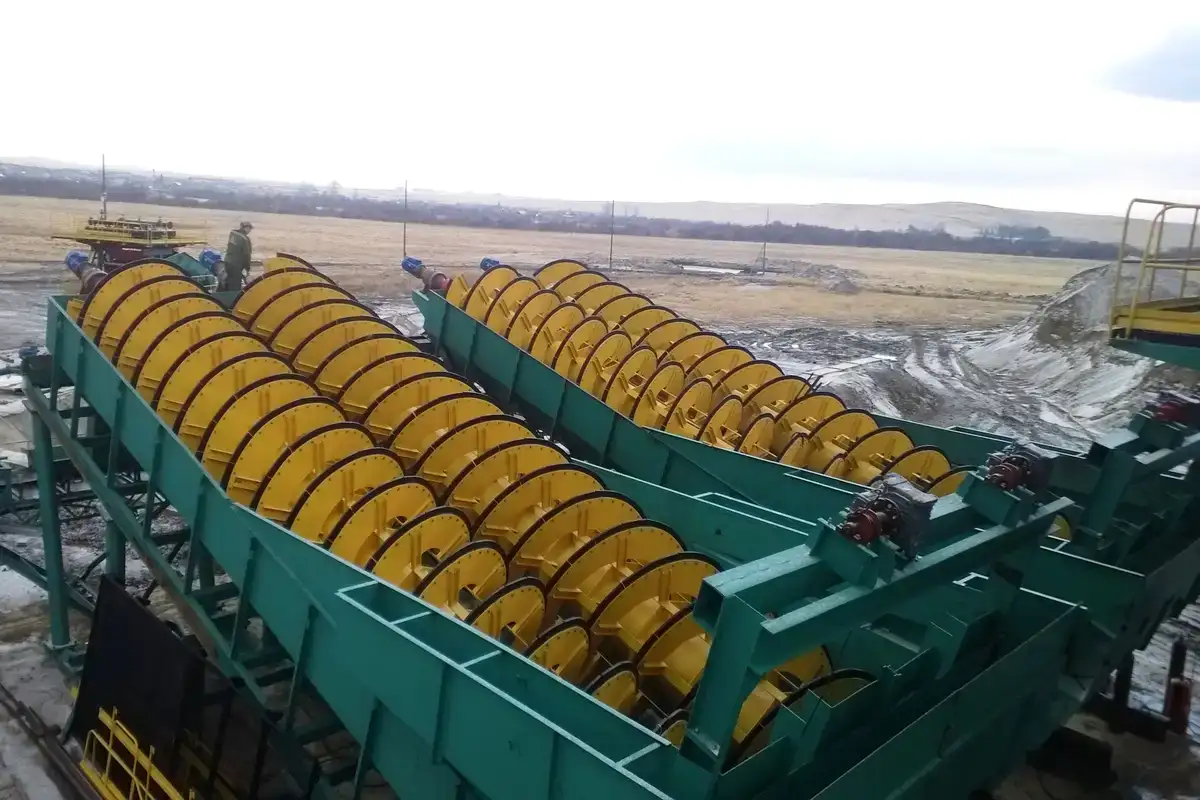

- Назначение спиральных классификаторов состоит в сортировке зернистых материалов по крупности, освобождении их от шлаков и отмывке руд от глинистых примесей. Данная техника широко применяется в горно-обогатительной промышленности и отличается высокой степенью эффективности при экономичном расходе электроэнергии.Принцип действия данного типа оборудования основан различной скорости оседания твердых частиц в водной среде.Конструкция классификатора состоит из полукруглого корпуса, наклоненного под углом 12-18 градусов. Внутри корпуса находятся вращающиеся валы, на которые установлены спирали. Работа классификатора может осуществляться как в открытом цикле, так и в замкнутом. Чаще всего классификатор песка используют в сочетании с шаровой мельницей.
Расположения сливного порога ниже или выше конца коленвала, определяет два основных типа классификаторов:
- погружные;
- непогружные.
Диапазон размера частиц продукта, отправляемых в слив, составляет 0,074 – 0,3мм в погружных классификаторах, 0,15 – 0,83мм в непогружных.
Как работает классификатор песка?
Сортировка измельченных материалов на фракции происходит в движущемся водном потоке. Подача пульпы осуществляется в нижнюю треть осадительного отсека. Затем материал перемешивается за счет вращения спиралей. При этом тонкие частицы материала попадают в нижний конец корпуса в составе слива, а пески подхватываются спиралью, частично обезвоживаются и подаются в верхнюю часть классификатора.
